Регулируемое промежуточное звено для подвеса оптического кабеля: Талреп, ПЗ.У, ПЗ.Р

Регулируемые промежуточные звенья Талреп, ПЗ.У, ПЗ.Р для подвеса оптического кабеля

Регулируемые промежуточные звенья Талреп, ПЗ.У, ПЗ.Р используются в составе подвесок ОКСН, а также отдельно, для организации анкерного и промежуточного крепления ОКСН.

Промежуточные звенья стыкуются со стандартной сцепной арматурой 7 – тонного ряда (пальцы Ø16 мм, отверстия Ø17 мм), а также со спиральными зажимами, имеющими в составе коуша палец Ø16 мм. Разрушающая нагрузка всей линейки промежуточных звеньев не менее 40 кН (кроме талрепа Т(1) – 30 кН).

Характеристики регулируемых промежуточных звеньев Талреп, ПЗ.У, ПЗ.Р для подвеса оптического кабеля

Наименование	Состав изделия	Выполняемые функции в составе подвески	Длина, мм.*		Масса изделия, кг.
			min	max
Промежуточные звенья с плавной регулировкой длины

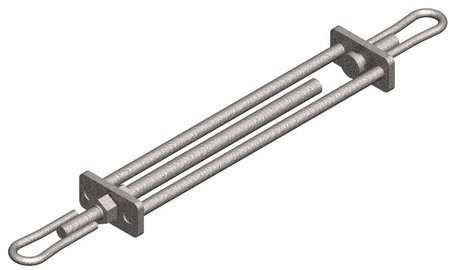

Талреп Т(1)		- плавная регулировка длины подвески; - присоединение ОКСН в зажиме к подвеске.	350	540	0,81
Талреп Т(2)		- плавная регулировка длины подвески; - присоединение ОКСН в зажиме к подвеске.	480	740	1,72
Промежуточные звенья со ступенчатой регулировкой длины
Звено ПЗ.У		- ступенчатая регулировка длины подвески (совместно с ПЗ.В); - соединение элементов подвески между собой.	85	240	0,85

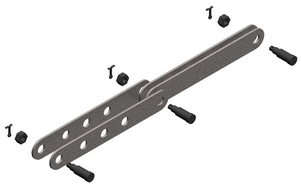

Звено ПЗ.Р		- ступенчатая регулировка длины подвески; - соединение элементов подвески между собой.	330	490	1,6
