Узел крепления натяжной УН(1)-70, -75, -80, -90, -100, -110, -125, -140, -160, -180, -200 для оптического кабеля

Узел крепления натяжной серии УН(1)-70, 75, 80, 90, 100, 110, 125, 140, 160, 180, 200

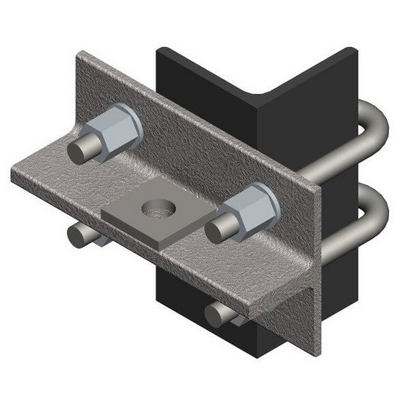

Узлы натяжные серии УН(1) предназначены для одностороннего анкерного крепления подвески ОКСН к опорам ЛЭП.

Узлы устанавливаются на поясные уголки ствола металлической решетчатой опоры в определённом проектом месте. Для крепления ОКСН в зажиме к узлу, производитель рекомендует использовать регулируемые подвески НП.Г(2) и НП.У(2) и нерегулируемую подвеску НП.Г(1).

Для повышения надёжности крепления, возможно использование в составе подвески стандартной сцепной арматуры 7-тонного ряда, соединённой в определённой проектом последовательности. В линейке узлов УН(1) представлены 10 модификаций, для крепления к угловому профилю с полкой от 63 до 200 мм. На анкерные опоры устанавливается по два узла данной серии.

На концевых опорах или при спуске ОКСН в грунт, на опору устанавливается по одному узлу данной серии. Разрушающая нагрузка узла 70кН. Узлы данной серии обладают повышенной надёжностью и рекомендуются для установки на ответственных участках трассы ВОЛС-ВЛ (в анкерных пролётах большой длины, при переходах через препятствия, в районах с неблагоприятными климатическими условиями и т.д.).

Характеристики узлов УН(1) для анкерного крепления самонесущего оптического кабеля

Комплектация анкерных натяжных узлов серии УН(1)

1. Корпус - 1 шт.
2. Скоба - 2 шт.
3. Гайка М12 - 8 шт.
4. Шайба - 4 шт.
