Кабельный колодец связи КОТ-2 (камера оптическая трубопроводная)

Кабельный колодец связи КОТ-2 (камера оптическая трубопроводная) для строительства магистральных кабельных сетей

Кабельный колодец связи КОТ-2 предназначен для строительства телекоммуникационных магистральных кабельных сетей в качестве не обслуживаемого смотрового устройства кабельной канализации, для защиты муфт и технологического запаса кабеля от внешних воздействий (включая грызунов) в местах стыковки рабочих длин кабеля, проложенного в полиэтиленовых трубах. Устанавливается на участках загородных кабельных трасс, а также в местах отсутствия постоянного движения транспорта, в качестве проходного, углового или разветвительного смотрового устройства.

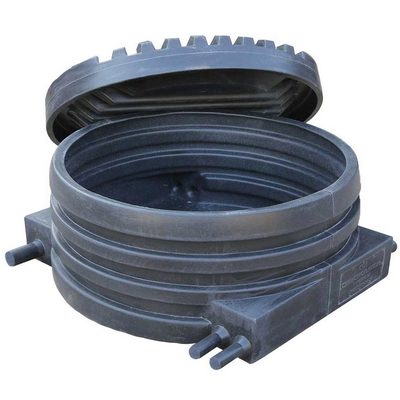

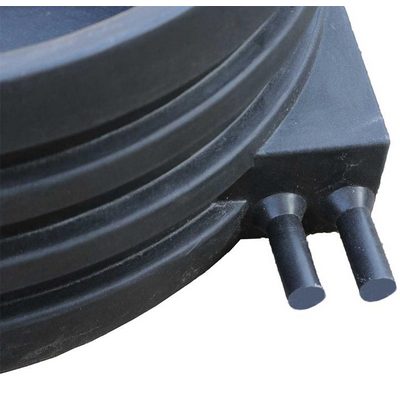

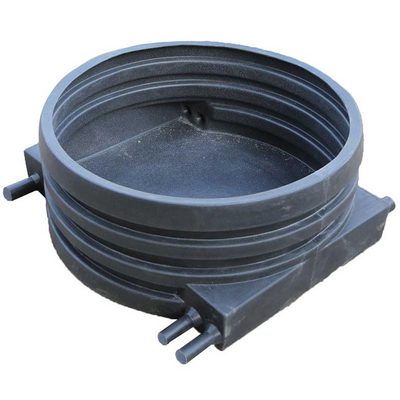

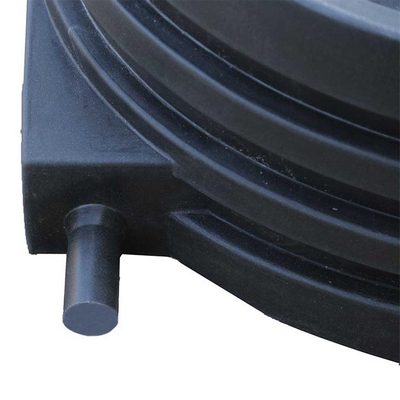

Колодец связи КОТ-2 имеет в сечении цилиндрическую форму и состоит из двух цельно литых элементов – крышки и корпуса. Корпус КОТ-2 имеет ребристую поверхность. Такая конструкция придает дополнительную прочность, а также препятствует выталкиванию камеры из грунта при его выпучивании или подвижке. На двух противоположных сторонах корпуса расположены присоединительные площадки. Один конец каждой из площадок имеет глухой патрубок с наружным диаметром 55 мм, а на другом, два глухих патрубка по 40 мм.
В качестве вводимых в камеру каналов могут использоваться полиэтиленовые трубы гладкие или гофрированные, а также труба ЗПТ. Патрубки КОТ-2 соединяют с гладкой трубой ЗПТ при помощи соединительных или переходных механических или электросварных муфт, либо путем сквозного ввода трубы внутрь камеры. При этом, герметизация патрубка камеры с трубой осуществляется с помощью термоусаживаемой трубки ТУТ. Труба спиральная или гофрированная, подводится к свободному месту присоединительной площадки смотрового устройства и с помощью адаптера герметичного ввода подсоединяется к нему. Ввод кабелей, включая бронированные оптические кабели, осуществляется с помощью пыле влагозащищенных, химически стойких, устойчивых к затоплению кабельных вводов с классом защиты не менее IP66.

Особенности кабельного колодца связи КОТ-2

В кабельном колодце связи КОТ-2 (трубопроводной камере) можно разместить:

• одну разветвительную или две тупиковые муфты МТОК стандартного размера (МТОК-Г3) или малогабаритные МТОК-Л6;
• до 400 метров кабеля ф=13,3 мм, типа ДПТ-П-64-12 кН;
• технологический запас оптического кабеля (до 15 м с каждой соединяемой стороной);
• технологический запас проводников для КИПа длиной до 15 м каждый.
• выдерживает вертикальную нагрузку грунта высотой до 2 м;
• выдерживает воздействие ручных орудий труда при открывании.

Преимущества кабельного колодца связи КОТ-2

• имеет шесть патрубков для ввода труб разного диаметра;
• имеет возможность ввода внутрь корпуса через патрубки полиэтиленовые трубы диаметром до 50 мм;
• патрубки расположены на касательных по отношению к окружности корпуса, что значительно облегчает сбор и укладку запасов кабелей, приходящих с разных сторон;
• в наличии 2 присоединительные площадки, через которые также возможен ввод труб диаметром до 110 мм;
• малый вес, не требующий применения грузоподъемных механизмов;
• обеспечивает высокую степень герметизации вводимой трубы или кабеля;
• отсутствие необходимости катодной защиты камеры;
• быстрое построение сложных конфигураций кабельной канализации;
• экологическая безопасность;
• снижает эксплуатационные затраты на обслуживание пластмассовой кабельной канализации;
• имеет высокую стойкость к воздействию агрессивных сред
• срок службы составляет 50 лет.

Характеристики кабельного колодца связи КОТ-2
