Кабель оптический с модульной скруткой ОККТМ (микро кабель ТСНЗП) для прокладки в ЗПТ трубах
Кабель оптический с модульной скруткой ОККТМ (микро кабель ТСНЗП) - не бронированный оптический кабель для прокладки в защитных пластмассовых трубах на основе конструкции с центральной трубкой.
Оптический кабель ОККТМ (ТСНЗП) предназначен для эксплуатации в кабельной канализации, трубах, блоках при отсутствии опасности повреждения грызунами и при отсутствии угрозы возможного затопления на продолжительный период.
При прокладке в каналах кабельной канализации, при угрозе повреждения грызунами кабель должен прокладываться в защитных пластмассовых трубах или применяется специальная защита от грызунов.
Аналог оптических кабелей: ДПО, СПО, ОКЗ-М, ИК..М, ИКН..М, ОТМ, ОТД, ОТМН, ОТДН, ДПО, ДПО-Н, ДАО, ОКЛ, ОКЛ-Н, ОКГ, ОКГнг.
Особенности оптического кабеля ОККТМ (ТСНЗП) с модульной скруткой
- Нормы температуры при работе: от -40ºС до +70ºС.
- ВОК рассчитаны для монтажа и прокладки ручным и механизированным способами при минимальной температуре до -10ºС.
- Допустимый радиус изгиба при монтаже и эксплуатации: минимум 20 номинальных диаметров кабеля.
- Период использования, не менее 25 лет.
- ОК устойчивы к воздействиям плесневых грибов, росы, дождя, инея, соляного тумана, солнечного излучения, к повреждению грызунами.
Характеристики оптического кабеля ОККТМ (ТСНЗП) для прокладки в ЗПТ трубах
| Характеристики | Значение |
|---|---|
| Количество оптических волокон в кабеле, шт. | От 4 до 96 |
| Масса кабеля, кг/км | от 47 до 73 |
| Диаметр кабеля, мм | от 7,9 до 10,0 |
| Допустимое растягивающее усилие, кН | от 1,5 до 2,7 кН |
| Допустимое раздавливающее усилие, не более, Н/100 мм | Не менее 0,3 кН/см |
| Стойкость к ударам | 5 Дж |
| Минимальный радиус изгиба, мм | 20хD (D-диаметр кабеля) |
| Диапазон рабочих температур, °С | От минус 50°С до +60°С |
| Каплепадение гидрофобного компаунда на срезе | Отсутствие каплепадения при температуре не менее 60 °С |
| Динамические изгибы | 25 циклов на угол ±90° |
| Осевые закручивания | 5 циклов на угол 360° на длине 2 м |
| Стойкость к повреждению грызунами | стойкий |
| Срок службы кабеля | Не менее 25 лет |
| Название ОК | К-во ОВ | Диаметр кабеля, мм | Мин радиус изгиба, мм | Масса кабеля, кг/км | Растягивающее усилие, кН | Раздавливающее усилие, кН/см |
|---|---|---|---|---|---|---|
| Оптический кабель ОККТМ-10-01-0,22-4...96 (1,5) | 4... 96 | 7,9 - 8,6 | 20хD | 47 - 72 | 1,5 | не менее 0.3 |
| Оптический кабель ОККТМ-10-01-0,22-4...96 (2,7) | 4... 96 | 8,2 - 10,0 | 20хD | 53 - 72 | 2,7 | не менее 0.3 |

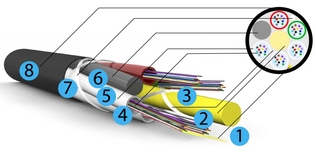

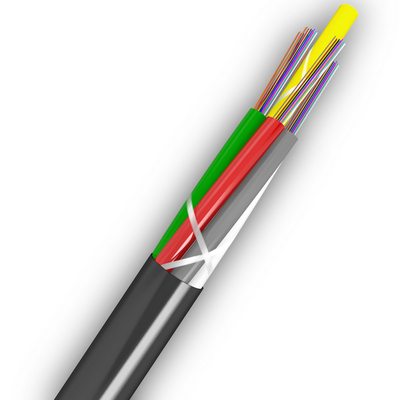

Конструкция оптического кабеля ОККТМ (ТСНЗП) с модульной скруткой
1- Центральный силовой элемент (ЦСЭ) – стеклопластиковый пруток;
2- Оптическое волокно (ОВ);
Внутримодульный гидрофобный заполнитель;
3- Оптический модуль (ОМ);
4- Межмодульный гидрофобный заполнитель;
5- Заполняющий элемент – кордель;
6- Периферийный силовой элемент (ПСЭ) – арамидые нити;
7- Наружная оболочка – светостабилизированный полиэтилен, устойчивый к УФ-излучению.
Расшифровка оптического кабеля ОККТМ-10-01-0,22-16 (2,7)
- ОК - оптоволоконный кабель,
- К - канализационный,
- Т - трубы пластиковые,
- М – конструкция модульная скрутка,
- 10 - условный диаметр модового поля (10 - для одномодового волокна стандарта G.652D)
- 01 - ЦСЭ диэлектрический стержень
- 0,22 - коэффициент затухания дБ/км
- 16 - общее количество ОВ в кабеле
- 2,7 - усилие на растяжение в кН.
