Оптическая тупиковая муфта типа МВОТ-4120-44-48-4К12/3Т/КМ1 (аналог GJS-2D)
Муфта оптическая тупиковая МВОТ-4120-44-48-4К12/3Т/КМ1 (GJS-2D) на 4 кассеты по 12 ОВ предназначена для защиты сварных зон оптических кабелей (ОК) и транзитных петель от неблагоприятных условий окружающей среды и механических повреждений при температуре от -60°С до +70°С.
Конструкция муфты МВОТ-4120 обеспечивает удобное сращивание нескольких оптических кабелей, а увеличенное внутреннее пространство позволяет разместить транзитные модули на отдельном лотке, соблюдая все необходимые допуски.
Области применения МВОТ-4120 охватывают волоконно-оптические системы связи, включая монтаж оптических кабелей в грунтах, на открытом воздухе, по стенам зданий, а также в кабельной канализации, коллекторах, тоннелях и помещениях ввода. Муфта также может использоваться для подвеса на опорах воздушных линий связи и электропередачи, а также для монтажа на линиях автоблокировки железных дорог.
Герметизация вводов ОК осуществляется с использованием термоусаживаемых трубок или специальных кабельных вводов, которые подбираются в зависимости от конструкции кабеля.

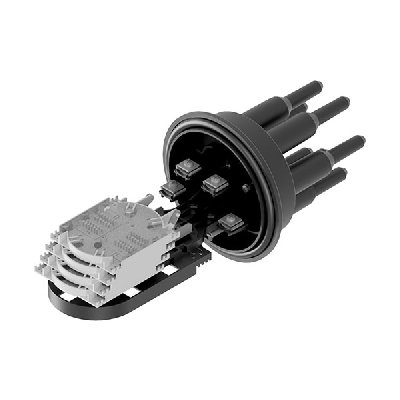

Оголовник муфты оснащен герметичными патрубками с конусной ступенчатой формой, что упрощает подбор диаметра под вводимый ОК. Все патрубки имеют узлы крепления для центральных силовых элементов.
Овальный патрубок муфты рассчитан на ввод до 4 оптических кабелей диаметром от 5 до 10 мм, либо транзитной петли, или на ввод 2 кабелей диаметром до 28 мм при использовании разветвлительного зажима.
Для удобного монтажа на опорах или стенах в комплекте с муфтой поставляется кронштейн ККМ МВОТ-44-01, который позволяет крепить устройство с использованием монтажной ленты, анкеров или саморезов.
Комплектация оптической тупиковой муфты МВОТ-4120-44-48-4К12 (аналог GJS-2D)
| - корпус (оголовник, кожух, хомут) | 1 шт. |
| - герметизирующая прокладка | 1 шт. |
| - сплайс-кассета | 4 шт. |
| - крышка кассеты | 1 шт. |
| - кронштейн кассет | 1 шт. |
| - узел крепления силовых элементов | 1 шт. |
| - болт заземления (поставляется по требованию) | 1 шт. |
| - КЗДС | 10 шт. |
| - стяжки нейлоновые 2,5 х 100 мм | 10 шт. |
| - маркерная таблица | 1 шт. |
| - трубка термоусаживаемая ТУТ 33/8, L=150 мм | 2 шт. |
| - трубка термоусаживаемая ТУТ 75/22, L=150 мм | 1 шт. |
| - зажим разветвительный | 1 шт. |
| - шкурка шлифовальная | 1 шт. |
| - паспорт | 1 шт. |
Технические характеристики, параметры муфты МВОТ-4120-44-48-4К12 (GJS-2D)
| Тип муфты | тупиковая |
| Кол-во сплайс-кассет | 4 шт. |
| Ёмкость сплайс-кассеты | 12 волокон |
| Ёмкость муфты | 48 волокон |
| Макс. кол-во кассет | 4 шт. |
| Макс. кол-во сварных соединений | 48 волокон |
| Тип кассет | КВВ-1245 |
| Тип кабеля | оптический |
| Количество кабельных вводов (сторона 1) | 6 (круглый), 1 (овальный) + 4 (круглый) |
| Количество кабельных вводов (сторона 2) | |
| Допустимый диаметр вводимых кабелей | круглый: 2хØ5...20 мм, 4×Ø5...16 мм; овальный: 2×Ø5…28 мм или транзитный ввод; 4×Ø5...10 при использовании круглых патрубков на овальном вводе. |
| Возможность транзита | Да |
| Герметизация корпуса | хомут механическая резиновая прокладка |
| Герметизация вводов ОК | ТУТ |
| Максимальный наружный диаметр подвесного самонесущего оптического кабеля, мм | 20 мм |
| Броня | без брони |
| Относительная влажность (среднегодовое значение), % | 80% |
| Степень защиты | IP68 |
| Длина | 410 мм |
| Диаметр | Ø230 мм |
| Масса муфты | 1,6 кг |
