Кросс-муфта оптическая ОКМ-3023-10SC-82-М(п)-54К/2PLC8

Для консультаций: +7 863 226-18-28

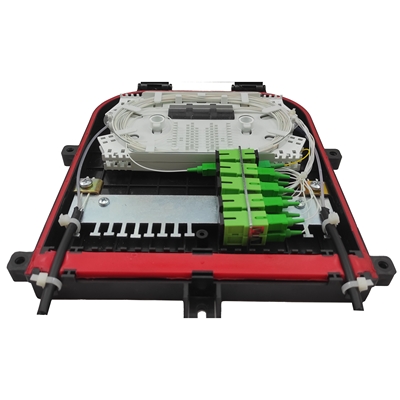

Оптическая кросс-муфта ОКМ-3023-10SC-82-М(п)-54К/2PLC8 (черная)

Оптическая кросс-муфта ОКМ-3023-10SC-82-М(п)-54К/2PLC8 используется при построении FTTx/GPON сетей для подвеса и внутренней установки в любых типах помещений. Решает задачи распределения абонентов и организацию ответвлений от магистрального оптического кабеля с сохранением целостности трассы. Подходит для оптических дроп-кабелей малого диаметра и патч-кордов, обеспечивает аккуратную укладку волокон в муфте и удобный сервисный доступ.

Что позволяет конструкция кросс-муфты:

Ввод одного транзитного оптического кабеля и отбор волокон по схеме mid-span: сварка без разрыва магистрали, снижение времени простоев, аккуратная организация буферных петель;
Крепление центрального силового элемента (ЦСЭ) для разгрузки натяжения и стабильности стыков;
Установку пассивной оптики: сплиттеров PLC в миникорпусе и универсального сплиттерного модуля (УСМ) — это дает гибкость при распределении абонентских портов в PON-узле или распределительной точке;
Повторно открывать корпус без потери герметичности: добавляйте или снимайте абонентов, удобно и без риска;

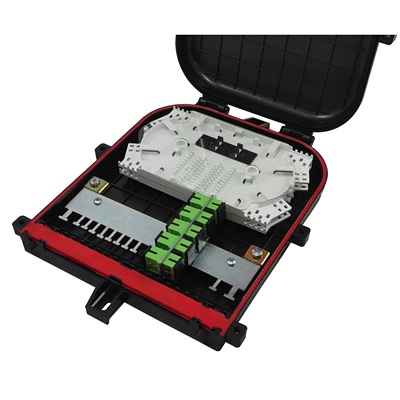

Фиксировать крышку в открытом положении для обслуживания;
Универсальные варианты монтажа кросс-муфты: к опоре с помощью нержавеющей хомутной ленты НХЛ2007; к плоским поверхностям саморезами; к опоре или стене через кронштейн ОКМ с технологическим запасом кабеля.

Для подвесной установки доступен фирменный кронштейн. Его геометрия упрощает сервис: муфту можно снять и вернуть на место без повторной фиксации лентой и без специнструмента. Это ускоряет выездные работы, помогает поддерживать порядок в кабельном запасе и снижает риск повреждения оптики при регламенте.

Характеристики оптической кросс-муфты ОКМ-3023-10SC-82-М(п)-54К/2PLC8

Тип кабеля	оптический
Адаптеров	до 10
Тип	SC
Абонентских ОК	до 8
Магистральных ОК	до 2
Сварок	до 54
Делитель	да
Размеры изделия (Д х Ш х В), мм	297х233х45
Масса изделия ±10%, кг	0,8
Тип муфты	тупиковая
Макс. кол-во кассет, шт.	2
Возможность транзита	Да
Броня	без брони
Температура эксплуатации, °С	от минус 60 °C до 70 °C
Относительная влажность (среднегодовое значение), %	80%
Степень защиты	IP67
Макс. наружный диаметр подвесного самонесущего оптического кабеля, мм	9,5
Диметр абонентских кабелей	до 4 мм

Комплектация оптической кросс-муфты ОКМ-3023-10SC-82-М(п)-54К/2PLC8

Наименование	Кол-во
Корпус с уплотнителем	1 шт.
Крышка с уплотнителем	1 шт.
Сплайс-кассета	2 шт.
Планка фиксации кабелей и установки адаптеров	1 шт.
Ложемент PLC сплиттера	1 шт.
Ложемент КДЗС	3 шт.
Саморез 4,2×13 крепления кассеты	1 шт.
Саморез 2,9×9,5 крепления ложемента адаптеров	2 шт.
Винт невыпадающий М4×20	4 шт.
Руководство по монтажу	1 шт.
