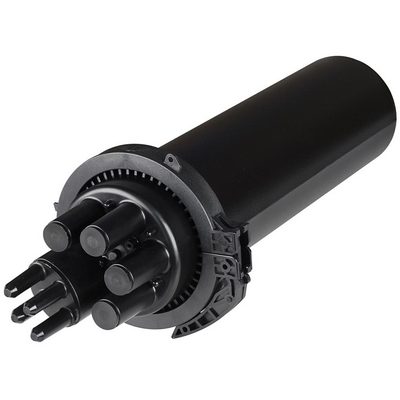

Муфта оптическая тупиковая удлиненная МТОК-В4 (без транзитная)

Муфта оптическая тупиковая удлиненная МТОК-В4 (без транзитная)для монтажа любого оптического кабеля

Применение оптических без транзитных муфт МТОК-В4

Оптическая тупиковая удлиненная муфта МТОК-В4 предназначена для монтажа любого оптического кабеля (кроме подводных). Достигается это за счет использования специальных кабельных вводов, каждый из которых в свою очередь охватывает определенную группу кабелей. Как и муфта МТОК-В3/288 данная муфта в первую очередь предназначена для размещения максимально возможного количества сварных соединений. Поэтому пространство для размещения транзитной петли оптических модулей занято дополнительным рядом кассет и выкладка петли не возможна.

Способ герметизации корпуса с оголовником механический. Осуществляется при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Замок хомута сконструирован таким образом, что при открывании защелка трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты.

Ввод, крепление ЦСЭ и герметизация вводов кабелей осуществляется с помощью специальных кабельных вводов. Кабельные вводы следует подбирать с учетом конструкции оптического кабеля. Использование специальных вводов позволяет значительно повысить механическую надежность крепления кабеля в муфте.

Овальный патрубок муфты МТОК-В4 может использоваться для одного из перечисленных случаев: 1) ввода 4-х тонких кабелей до 10 мм или 2) ввода двух кабелей диаметром до 25 мм. Во втором случае для герметизации необходимо дополнительно приобрести «Ввод №6» или «Ввод №9», в зависимости от типа кабеля.

Общее число вводимых в муфту оптических кабелей может достигать 8.

Характеристики без транзитных оптических муфт МТОК-В4

Комплектация оптических без транзитных удлиненных муфт МТОК-В2
