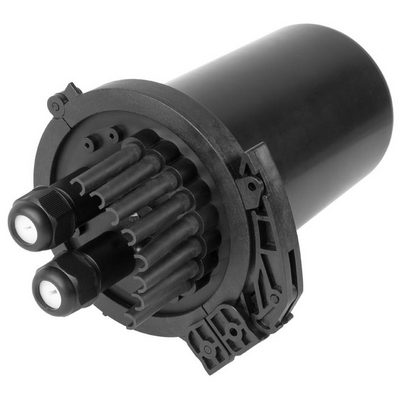

Муфта-кросс оптическая тупиковая МКО-С7/СМ3 2SC/APC (адаптеры)

Муфта-кросс оптическая тупиковая МКО-С7/СМ3 2SC/APC для использования в сетях FTTH/PON

Применение оптических тупиковых муфт МКО-С7/СМ3

Тупиковая оптическая муфта МКО-С7/СМ3 предназначена для использования в сетях FTTH/PON с установкой модульных планарных оптических разветвителей 2го каскада, для монтажа оптических кабелей, прокладываемых (подвешиваемых) на открытом воздухе и внутри технических помещений (чердаках, подвалах).
Оптическая муфта МКО-С7/СМ3 выполнена из пластмассы и имеет пыле-брызгозащищенную тупиковую конструкцию (ввод ОК и вывод ШОС производится с одной стороны), с уплотнительной прокладкой на стыке кожуха с оголовником. Фиксация кожуха и оголовника осуществляется пластмассовым хомутом с рычажным замком.
Герметизация вводов/выводов оптических кабелей и ШОС в муфте предусмотрена по наружным оболочкам при помощи эластичных прокладок.

Конструкция муфты обеспечивает:

• ввод и крепление двух диэлектрических ОК с диаметром наружной оболочки до 16 мм;
• ввод и крепление 8 абонентских ОК диаметром 2...4 мм;
• размещение до 32 сростков оптических волокон (КДЗС 4525);
• установку двух разветвителей оптических планарных модульного типа;
• установку до 2-х розеток (адаптеров) оптических типа SC.

Установка муфты на стене или опоре выполняется с применением специализированного кронштейна.
Разветвители модульные, кронштейн в комплектацию муфты не входят и приобретаются отдельно.

Характеристики оптической тупиковой кросс-муфты МКО-С7/СМ3 2SC/APC для использования в сетях FTTH/PON

Макс. кол-во сплиттеров	2
Тип корпуса сплиттеров	Модуль
Макс. кол-во сварных соединений	32
Тип кассет	КС-1645
Макс. кол-во кассет	2
Кол-во адаптеров SC:	2 (для входов сплиттеров)
Кол-во вводов:
- фитинг, до 16 мм	2
- эластичная заглушка, до 3,5 мм	8
Герметизация корпуса	Хомут
Температура эксплуатации, ºС	от -40 до +65
Габаритные размеры:
- длина, мм	358
- диаметр, мм	188
Масса, кг	1,4

Комплектация оптической тупиковой кросс-муфты МКО-С7/СМ3

Корпус (оголовник, кожух, хомут, кронштейн)	1 шт.
Кассета КС-1645	2 шт.
Фитинг от 8 до 16 мм	2 шт.
Панель адаптеров 2SC	1 шт.
Адаптер SC/APC	2 шт.
Пигтейл SC/APC	2 шт.
Гильзы КДЗС-4525	20 шт.
Комплект маркеров и стяжек	1 шт.
Заглушки эластичные от 2 до 3,5 мм	8 шт.
Пинцет для укладки КДЗС	1 шт.
