Оптическая муфта МТОК-В3 / 288 без транзита
Для консультаций: +7 863 226-18-28
Оптическая без транзитная тупиковая муфта МТОК-В3 / 288
Применение оптической без транзитной тупиковой муфты МТОК-В3 / 288

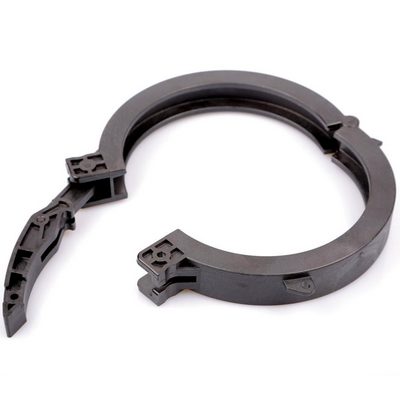

МТОК-В3 / 288 оптическая тупиковая без транзитная муфта - предназначена для монтажа оптических кабелей любой конструкции (кроме подводных). Способ герметизации кожуха с оголовником механический, с применением пластмассового хомута. На овальном патрубке имеются четыре малых патрубка, которые можно использовать для вывода из муфты проводов заземления.
Овальный патрубок тупиковой без транзитной муфты может использоваться для одного из перечисленных случаев: 1) ввода 4-х тонких кабелей до 10 мм или 3) ввода двух кабелей диаметром до 25 мм. Во втором и третьем случаях для герметизации необходимо дополнительно приобрести «Ввод №6».
Ввод, крепление ЦСЭ и герметизация вводов оптических кабелей осуществляется с помощью специальных кабельных вводов. Кабельные вводы следует подбирать с учетом конструкции оптического кабеля. Использование специальных вводов позволяет значительно повысить механическую надежность крепления кабеля в муфте.
В случае необходимости установки без транзитную тупиковую муфту МТОК-В3 / 288 на опорах или стенах предлагается дополнительно приобрести специально разработанный уникальный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты.
В комплект универсальных муфт, в отличие от магистральных, специальные комплекты для ввода оптических кабелей не входят, они подбираются и заказываются отдельно в зависимости от монтируемого кабеля.
Технические характеристики оптической тупиковой без транзитной муфты МТОК-В3 / 288
| Наименование | МТОК-В3/288-1 КТ3645-К ССД | МТОК-В3/288-8 КТ3645-К ССД |
|---|---|---|
| Тип муфты | тупиковая без транзитная | тупиковая без транзитная |
| Кол-во сварных соединений, шт. | 288 | 288 |
| Тип кассет | КТ-3645 | КТ-3645 |
| Макс. кол-во кассет | 8 | 8 |
| Кол-во вводов: | круглый, до 22 мм: 4 овальный, до 10 мм/до 25 мм: 4/2 | круглый, до 22 мм: 4 овальный, до 10 мм/до 25 мм: 4/2 |
| Герметизация корпуса | Хомут | Хомут |
| Герметизация вводов | Спецвводы | Спецвводы |
| Температура эксплуатации, °С | от –60 до +70 | от –60 до +70 |
| Относительная влажность (среднегодовое значение), % | до 80 | до 80 |
| Габаритные размеры: | длина, мм: 494 диаметр, мм: 215 | длина, мм: 494 диаметр, мм: 215 |
| Масса, кг | 3.3 | 2.8 |
Комплектация оптической тупиковой без транзитной муфты МТОК-В3 / 288
| Корпус (оголовник,кожух, хомут) | 1 шт. |
| Кассета КТ-3645 | 1 шт. |
| Гильзы КДЗС 4525 | 20 шт. |
| Пинцет для укладки КДЗС | 1 шт. |
| Комплект маркеров и стяжек | 1 шт. |
| Силикагель (пакет) | 1 шт. |
Купить муфту оптическую можно на нашем сайте. Цена на муфту оптическую зависит от многих факторов, поэтому для того чтобы узнать актуальную информацию по прайсу нажмите на кнопку «Купить» или отправьте запрос на наш e-mail: office@optik-sk.ru Наши менеджеры ответят Вам в течение 10 минут.
