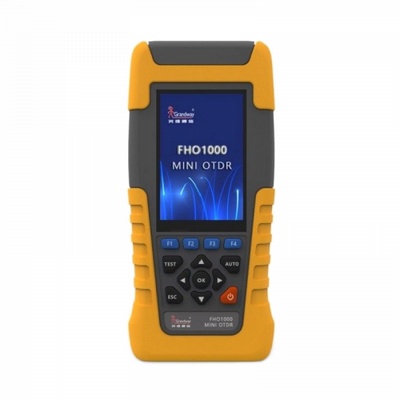

Рефлектометр оптический компактный Grandway FHO1000-D22-VFL-PM
Для консультаций: +7 863 226-18-28
Рефлектометр оптический Grandway FHO1000-D22-VFL-PM
Рефлектометр Grandway FHO1000-D22-VFL-PM оптический компактный, который позволяет измерить длину оптического волокна, расстояние до событий (неоднородностей), потери на отражающих и не отражающих событиях. Результаты измерений отображаются на экране прибора на рефлектограмме. Результаты измерений сохраняются в память рефлектометра Grandway FHO1000-D22 с расширением .sor. В корпусе прибора совмещены функции рефлектометра, источника оптического излучения, измерителя оптической мощности, визуального локатора повреждений.
Характеристики оптического рефлектометра Grandway FHO1000-D22-VFL-PM
| Длины волн (нм) | 1310/1550 |
| Динамический диапазон измерения (дБ) | 22/20 |
| Мертвая зона по разрешению (м) | 1 |
| Мертвая зона (м) | 4 |
| Длительность измерительного импульса (нс) | 3, 5, 10, 20, 50, 100, 200, 500, 1000, 2000, 5000, 10000, 20000 |
| Диапазоны измеряемых расстояний | 500 м, 1 км, 2 км, 5 км, 10 км, 20 км, 40 км, 80 км |
| Разрешение по расстоянию | 0.05 м (при длине оптического кабеля до 1км) |
| Точность измерения длины (м) | ±(1м+измеренное расстояние ×3×10⁵+разрешение выборки) |
| Точек измерения | максимум 64 000 |
| Показатель переломления | 1.000~1.999 |
| Источник видимого излучения | рабочая длина волны: 650±10 нм выход: 10 мВт, CW/1 Гц/2 Гц |
| Источник видимого света | рабочая длина волны: 1310±20 нм/1550±2 0нм, выход: > -13 дБм, CW/270 Гц/1 кГц/2 кГц |
| Измеритель мощности | Калиброванные длины волн 850/1300/1310/1490/1550/1625/1650 нм -70 ... +10 дБм |
| Оптические порты | OTDR: в комплекте FC/UPC, опционально SC/UPC, FC/APC, SC/APC VFL: универсальный порт 2,5 мм OLS: общий порт с OTDR OPM: универсальный порт 2,5 мм |
| Интерфейсы | порт RJ45x2 удаленный модуль RJ45 - идентификатор схемы распиновки RJ45 порт для зарядки USB тип-С |
| Дисплей | цветной, ЖК, диагональ 3,5 дюймов (75х55 мм) |
| Хранение данных | подключаемая карта памяти micro SD на 8 Гб |
| Батарея | Литиевая батарея 5000 мАч |
| Рабочая температура | -10℃~+50℃ |
| Температура хранения | -20℃~+70℃ |
| Размеры | 192,9х93,8х47 мм |
| Вес | 570 г |
| Комплектация | Рефлектометр, сетевой адаптер, литиевая батарея, адаптер FC, кабель USB, руководство пользователя, CD диск, сумка для переноски |
