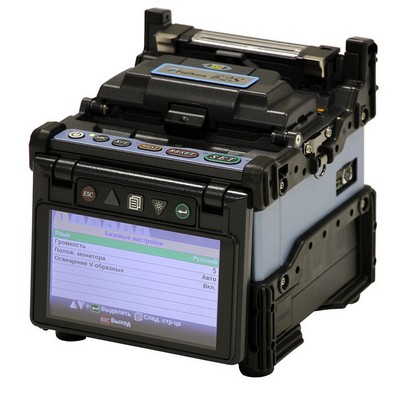

Сварочный аппарат для оптоволокна Fujikura 62S+
Для консультаций: +7 863 226-18-28
Сварочный аппарат для оптоволокна Fujikura 62S+ (снят с производства)
Страна производства: ЯПОНИЯ
Купить его лучший аналог: Fujikura 86S Полностью автоматизирован. Максимальное удобство
Основное отличие нового сварочного аппарата для оптоволокна Fujikura 62S+ от модели 62S - добавлена функция беспроводного соединения, которая позволяет использовать прибор совместно с термостриппером Fujikura RS02/RS03 для удобного управления настройками стриппера.
Саврочный аппарат Fujikura 62S+ относится к моделям для магистральных сетей. Он обеспечивает высокую скорость работы, низкое затухание на сварном соединении, неприхотливость к типу волокна и присущую всем аппаратам Fujikura исключительную надёжность. Вся техническая часть аппарата, которая отвечает за сведение волокон и сварку, полностью взята от модели Fujikura 80S. В отличие от модели 80S, у 62S+ отсутствуют некоторые дополнительные функции автоматизации (управление ветрозащитными крышками и прижимами волокна), что не сказывается на эффективности аппарата, но обеспечивает очень привлекательную цену.
Саврочный аппарат Fujikura 62S+ относится к моделям для магистральных сетей. Он обеспечивает высокую скорость работы, низкое затухание на сварном соединении, неприхотливость к типу волокна и присущую всем аппаратам Fujikura исключительную надёжность. Вся техническая часть аппарата, которая отвечает за сведение волокон и сварку, полностью взята от модели Fujikura 80S. В отличие от модели 80S, у 62S+ отсутствуют некоторые дополнительные функции автоматизации (управление ветрозащитными крышками и прижимами волокна), что не сказывается на эффективности аппарата, но обеспечивает очень привлекательную цену.
Сварочный аппарат для оптического волокна Fujikura 62S+ работает со всеми известными типами телекоммуникационных волокон диаметром 80-150 мкм и со всеми их сочетаниями (длина зачистки 5-16 мм). Юстировка волокон производится по сердцевине с помощью запатентованной компанией Fujikura системе PAS, которая постоянно совершенствуется. Благодаря данной технологии потери на сварном стыке близки к нулю, хотя производитель всё-таки указал минимальную измеряемую величину – 0,01 дБ. Высокое качество изготовления механизмов аппарата обеспечивает стабильность результатов, для оператора это проявляется в повышенной производительности – нет необходимости несколько раз переваривать волокна, добиваясь хорошего результата, как это происходит с другими системами юстировки волокон. Аппарат не требователен к типу и качеству волокна, а при наличии прецизионного скалывателя (рекомендуется Fujikura CT50 или CT08) не возникнет проблем и с качеством скола.
Кейс для сварочного аппарата сделан по аналогии со старшей моделью Fujikura 80S: монтажный столик внутри кейса полностью готов к работе после открытия крышки, а все неиспользуемые аксессуары можно убрать в специальные ниши. Столик можно вынуть из кейса и поставить на любую рабочую поверхность.
Верхняя крышка быстросъёмная, ее верхняя часть сделана как рабочая поверхность аналогично столику. Под сварочный аппарат предусмотрена специальная ниша для устойчивости, по правую и левую стороны поверхности немного утоплены, чтобы предотвратить скатывание инструментов и аксессуаров. В общей сложности есть как минимум 5 вариантов организации рабочего пространства.
Стандартная комплектация сварочного аппарата для оптоволокна Fujikura 62S+
| Наименование | Модель | Кол-во, шт. | Комментарий |
| Сварочный аппарат | Fujikura 62S+ (62S) | 1 | - |
| Электроды | ELCT2-20A | 1 | Установлены в Fujikura 62S+ (62S) |
| Прижимы | CLAMP-S21A | 1 | Установлены в Fujikura 62S+ (62S) |
| Сетевой адаптер/зарядное устройство | ADC-18 | 1 | - |
| Сетевой шнур | ACC-15 | 1 | VDE стандарт |
| Запасные электроды | ELCT2-20A | 1 пара | - |
| USB-кабель | USB-01 | 1 | - |
| Краткое руководство пользователя | Q-62S-E | 1 | На английском языке |
| Краткое руководство пользователя | 1 | На русском языке | |
| Руководство пользователя | M-62 | 1 | CD-диск, на английском языке |
| Руководство на русском языке | 1 | Книжка, на русском языке | |
| Предупреждения и меры предосторожности | W-62-E | 1 | На английском языке |
| Отчет о сварках | - | 1 | На английском языке |
| Кейс жесткий | CC-24 | 1 | Включая рабочий столик и ремень для переноски |
| Дозатор для спирта | AP-01 | 1 | - |
| Отвертка | SD-01 | 1 | - |
| Лоток для КДЗС | SL-01 | 1 | - |
Комплектация сварочных аппаратов для оптоволокна Fujikura 62S+ KIT A и Fujikura 62S+ KIT C
| Наименование | Модель | Примечания |
| Держатели волокна | FH-60-160 | Для покрытия 160 мкм |
| FH-60-250 | Для покрытия 250 мкм | |
| FH-60-900 | Для покрытия 900 мкм | |
| FH-60-LT900 | Для свободного буфера 900 мкм | |
| FH-60-DC250 | Для Drop-кабеля | |
| FH-60-IDC250 | Для Indoor-кабеля | |
| FH-FC-20 | Для патчкордов 2 мм | |
| FH-FC-30 | Для патчкордов 3 мм | |
| Прижимы волокна | CLAMP-S21A | Диаметр покрытия 100…3000 мкм Включены в стандартную комплектацию |
| CLAMP-S21B | Для свободного буфера 900 мкм | |
| Аккумуляторная батарея | BTR-09A | - |
| Шнур для зарядки батареи | DCC-18 | Для подключения BTR-09A к ADC-18 |
| Шнур питания от источника постоянного тока | DCC-12 | Для ADC-11/ADC-13/ADC-18 Питание от прикуривателя |
| DCC-13 | Для ADC-11/ADC-13/ADC-18 Питание от клемм аккумулятора | |
| Электроды | ELCT2-20A | |
| Стриппер для удаления первичного покрытия | SS01 | Для покрытия 250 мкм |
| Стриппер для удаления первичного покрытия и оболочки | SS03 | Для покрытия 250 мкм, оболочки 900 мкм, 2 мм, 3 мм |
| Скалыватель | CT08 (CT-08) | Для одиночного волокна |
| CT50 (CT-50) | Для одиночного и ленточного волокна до 12 ОВ | |
| Термоусаживаемые гильзы | FP-03 (60 мм) | Для одиночного волокна 250…900 мкм (60 мм) |
| FP-03 (40 мм) | Для одиночного волокна 250…900 мкм (40 мм) | |
| FP-04T | Для ленточного волокна 8 ОВ | |
| FP-05 | Для ленточного волокна 12 ОВ | |
| Микрогильзы | Для различных типов одиночных волокон | |
| Термостриппер | RS02 | Питание от сети |
| RS03 | Питание от сети и аккумуляторов | |
| Шнур питания термостриппера от источника постоянного тока | DCC-11 | Питание от Fujikura 62S+ (62S) |
| Коннекторы FuseConnect | SC-APC-30 | SC-APC, SM, патчкорд 3 мм |
| SC-SM-30 | SC-UPC, SM, патчкорд 3 мм | |
| SC-APC-20 | SC-APC, SM, патчкорд 2 мм | |
| SC-SM-20 | SC-UPC, SM, патчкорд 2 мм | |
| SC-APC-09 | SC-APC, SM, пигтейл 0,9 мм | |
| SC-SM-09 | SC-UPC, SM, пигтейл 0,9 мм | |
| Прижимы кабеля | CLAMP-FC-30 | Фиксация кевлара патчкорда 3 мм |
| CLAMP-FC-20 | Фиксация кевлара патчкорда 2 мм |
Характеристики сварочного аппарата для оптоволокна Fujikura 62S+
| Применяемые волокна | Количество волокон | Одиночное |
| Типы волокна | SM (ITU-T G.652/G.657), MM (ITU-T G.651), DS (ITU-T G.653), NZDS (ITU-T G.655) | |
| Размеры волокна | Диаметр кварцевой оболочки 80 … 150 мкм Диаметр покрытия 100 … 3000 мкм | |
| Длина скола | 5…16 мм | |
| Установка волокна | Прижим волокна CLAMP-S21A (стандартный) | Диаметр покрытия 100…3000 мкм (длина скола 5…16 мм) |
| Прижим волокна CLAMP-S21B (опция) | Диаметр покрытия 900 мкм (длина скола 16 мм) Для свободного буфера | |
| Держатель волокна FH-60-250 (опция) | Диаметр покрытия 250 мкм (длина скола 5…13 мм) | |
| Держатель волокна FH-60-900 (опция) | Диаметр покрытия 900 мкм (длина скола 5…13 мм) | |
| Держатель волокна FH-60-DC250 (опция) | Диаметр покрытия 250 мкм (длина скола 5…13 мм) Для Drop-кабеля | |
| Держатель волокна FH-60-IDC250 (опция) | Диаметр покрытия 250 мкм (длина скола 5…13 мм) Для Indoor-кабеля | |
| Держатель волокна FH-60-LT900 (опция) | Диаметр покрытия 900 мкм (длина скола 5…13 мм) Для свободного буфера | |
| Держатель волокна FH-FC-20 (опция) | Диаметр покрытия 2 мм (длина скола 5…13 мм) Для патчкорда 2 мм | |
| Держатель волокна FH-FC-30 (опция) | Диаметр покрытия 3 мм (длина скола 5…13 мм) Для патчкорда 3 мм | |
| Юстировка влокна | По сердцевине, метод PAS | |
| Режимы сварки | Количество режимов | 100 |
| AUTO | Автоматическое распознавание волокна (SM/MM/DS/NZDS) Независимая калибровка дуги Авто фокусировка | |
| SM-AUTO | Для SM-волокон (ITU-T G.652) Независимая калибровка дуги | |
| MM-AUTO | Для MM-волокон (ITU-T G.651) Независимая калибровка дуги | |
| DS-AUTO | Для волокон со смещенной дисперсией (ITU-T G.653) Независимая калибровка дуги Авто фокусировка | |
| NZ-AUTO | Для волокон с ненулевой смещенной дисперсией (ITU-T G.655) Независимая калибровка дуги Авто фокусировка | |
| SM-FAST | Для SM-волокон (ITU-T G.652) Быстрая сварка с минимумом функций | |
| SM-ULTRA | Для SM-волокон (ITU-T G.652) Сверхбыстрая сварка с минимумом функций | |
| Другие | Режимы обычной сварки Режим, программируемый пользователем | |
| Потери на сварном соединении | SM (ITU-T G.652) | 0,02 дБ |
| MM (ITU-T G.651) | 0,01 дБ | |
| DS (ITU-T G.653) | 0,04 дБ | |
| NZDS (ITU-T G.655) | 0,04 дБ | |
| Возвратные потери | 60 дБ и выше | |
| Время сварки | Режим SM-ULTRA | 6 сек для стандартного SM-волокна |
| Оценка потерь на сварном соединении | Для точной оценки потерь принимаются во внимание несколько типов деформации сердцевины, а также смещение оси сердцевины | |
| Функция внесения потерь в месте сварки | Создание фиксированного аттенюатора, 0,1 … 15 дБ с шагом 0,1 дБ | |
| Печка для термоусадки | Количество режимов | 30 |
| Режимы термоусадки | FP-03 (60 мм) | Для КДЗС Fujikura FP-03 (60 мм) |
| FP-03 (40 мм) | Для КДЗС Fujikura FP-03 (40 мм) | |
| FPS01-400-20/25/34/40 | Для КДЗС Fujikura FPS01-400-20/25/34/40 | |
| FPS01-900-25/34/45 | Для КДЗС Fujikura FPS01-900-25/34/45 | |
| Slim 60 | Для КДЗС Fujikura Slim 60 | |
| Slim 40 | Для КДЗС Fujikura Slim 40 | |
| FP-04T/FP-05 | Для КДЗС Fujikura FP-04T/FP-05 | |
| Время термоусадки | FP-03 (60 мм) | 23 сек |
| FP-03 (40 мм) | 29 сек | |
| Микрогильзы Fujikura | 16…28 сек | |
| Slim 60 мм | 15 сек | |
| Slim 40 мм | 15 сек | |
| FP-04T | 28 сек | |
| Хранение результатов сварки | Количество сварок | 10 000 |
| Калибровка дуги | В режиме реального времени | Мощность и время дуги автоматически калибруются в режиме реального времени по свечению оболочки в течение разряда Применяется во всех режимах сварки AUTO |
| Автоматическая | Мощность и время дуги автоматически калибруются на основании предыдущего разряда Применяется во всех режимах сварки AUTO | |
| Вручную | Ручная функция калибровки дуги по измерению величины плавления волона | |
| Тест на растяжение | Тестер | Работает с прижимами и держателями волокна |
| Нагрузка | 1,96…2,25 Н | |
| Ресурс электродов | 5000 сварок | |
| Условия эксплуатации | Высота | 0…5000 м над уровнем моря |
| Влажность | 0…95% без конденсации | |
| Температура | -10…+50˚C | |
| Скорость ветра | 0...15 м/с | |
| Условия хранения | Влажность | 0…95% без конденсации |
| Температура | -40…+80˚C | |
| Температура длительного хранения с батареей | -20 … +30˚C | |
| Размеры и вес | Размеры | 146х163х148 мм включая ветрозащитную крышку, монитор и обрезиненную защиту |
| Вес | 2,4 кг с сетевым адаптером ADC-18 2,6 кг с батареей BTR-09A | |
| Отображение изображения волокна | Способ просмотра | 2 CMOS камеры для перекрестного просмотра волокна |
| Монитор | Цветной ЖК-экран 4.73 дюйма | |
| Защита монитора | Прозрачная пластиковая пластина с антибликовым покрытием | |
| Переворот изображения | Ориентация экрана регулируется автоматически в соответствии с положением монитора Изображение волокна автоматически переворачивается в соответствии с положением монитора | |
| Увеличение просмотра волокна | 320х для просмотра по осям X или Y (400х после сварки) 200х для одновременного просмотра по осям X и Y | |
| Электропитание: Сетевой адаптер | Модель | ADC-18, съемный |
| Вход переменного тока | Напряжение: 100…240 В Ток: Максимум 1 А Шнур питания: шнур 3-pin с заземлением, ACC-15 | |
| Вход постоянного тока | Напряжение: 10…15 В Ток: Максимум 6 А Шнур питания: специальный шнур 3-pin, DCC-12, DCC-13 | |
| Зарядка батареи | Шнур для зарядки: специальный шнур 6-pin, DCC-18 Батарея: специальная батарея, BTR-09A Время зарядки: 5 часов Напряжение и ток зарядки: максимально 16,8 В/0,8 А Возможна одвременная зарядка и работа сварочного аппарата | |
| Выход постоянного тока | К сварочному аппарату: специальный шнур 8-pin Напряжение и ток: 12 В/4 А | |
| Светодиодные индикаторы | Зеленый: нормальное питание постоянного тока Красный: напряжение постоянного тока выше 15 В Желтый: батарея заряжается Желтый мигающий: некорректная зарядка батареи | |
| Вес | 384 г | |
| Электропитание: батарея | Модель | BTR-09A, съемная, перезаряжаемая (c 2019 года, ранее BTR-09) |
| Тип | Литиевая батарея Выходное напряжение 14,4 В, емкость 3720 мАч Индикатор остаточного заряда | |
| Зарядка | Устройство для зарядки: ADC-18 Шнур для зарядки: специальный шнур 5-pin, DCC-18 Возможна зарядка во время работы, когда батарея встроена в сварочный аппарат | |
| Выход постоянного тока | К сварочному аппарату: специальный разъем 8-pin Напряжение и ток: 14,4 В/4 А | |
| Условия эксплуатации | Температура зарядки: 0…40˚C Температура эксплуатации: -10…50˚C Батарея должна быть полностью разряжена и заряжена каждые 6 месяцев для предотвращения эффекта памяти | |
| Условия длительного хранения | Температура хранения: -20…30˚C Батарея должна полностью заряжаться каждые 6 месяцев для предотвращения химических повреждений, вызванных полной разрядкой | |
| Количество циклов сварки | 200 циклов сварки и термоусадки при следующих условиях: Батарея должна быть активирована Батарея не должна быть повреждена неправильными условиями хранения Должна быть включена функция сохранения энергии (отключение монитора через 5 сек) Цикл сварки и термоусадки - 2 минуты | |
| Ресурс батареи (снижение емкости вдвое) | 500 циклов заряда/разряда батареи при нормальной эксплуатации | |
| Вес | 568 г | |
| Интерфейсы | USB-интерфейс | Статус: slave Применение: передача данных и видеосигнала на компьютер Тип разъема: Mini-B Модель: USB2.0 |
| HJS-Интерфейс | Применение: электропитание для термострипперов Fujikura RS02, RS03 Тип разъема: 6-pin Mini-DIN Электропитание: 12 В, 1 А | |
| Кейс для переноски | Размеры | 547x277x281 мм Включает рабочий столик и ремень для переноски |
| Программное обеспечение | Обновление ПО Fujikura 62S+ (62S) через Интернет при выходе новой версии Руководство по обновлению ПО находится на CD-диске, входящем в стандартный комплект поставки | |
| Защита от пыли, влаги и ударов | Защита от падения с высоты 76 см Защита от пыли размером 0,1…500 мкм Защита от осадков до 10 мм/час | |
| Соответствие стандартам | EU RoHS EU WEEE EU PFOS China RoHS | |
| Применение Fuse коннекторов | Система Fujikura FuseConnect | |
