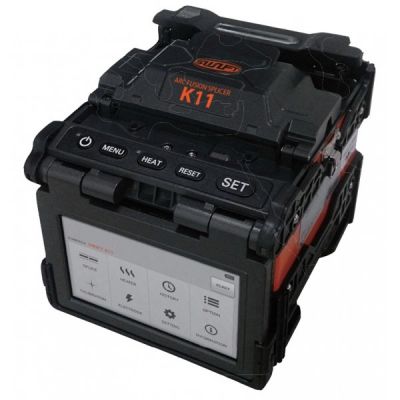

Аппарат для сварки оптических волокон ILSINTECH K11

Сварочный аппарат для оптоволокна ILSINTECH K11 (снят с производства)

Купить его лучший аналог: DVP 740 Автомат. Оптимальная цена

Купить его лучший аналог: Fujikura/Фуджикура 36S Полностью автоматизирован. Максимальное удобство

Особенности аппарата для сварки оптических волокон ILSINTECH SWIFT K11

• поддержка обслуживания через Internet
• обновление ПО через компьютер в автоматическом режиме
• наличие встроенной диагностики с детализацией результатов
• высокая точность сведения волокон по сердцевине (IPAAS)
• высокая скорость сварки (6 сек) и термоусадки (13 сек)
• большая емкость аккумуляторной батареи 6000 мАч
• автораспознавание типа волокна
• цветной сенсорный дисплей 5,0”
• подсветка печки
• возможность установки splice-on коннекторов (держатели коннекторов заказываются отдельно)
• интуитивно понятное меню
• защита от влаги, пыли и ударов
• снабжен пассивным охлаждением и оптической системой прямой (непосредственной) просветки волокна.

Комплектация cварочного аппарата для оптоволокна ILSINTECH K11

Наименование Модель Кол-во, шт Сварочный аппарат Адаптер питания от переменного тока Загрузчики КДЗС Запасные электроды Аккумуляторная батарея Лоток для охлаждения КДЗС

CT-03(60mm)

Ручной стриппер Коробка для ЗИП Дозатор для спирта Кабель USB - 1 Инструкция пользователя Кейс для транспортировки -

Технические характеристики cварочного аппарата для оптоволокна ILSINTECH K11

Наименование параметра	Значение
Сварка оптических волокон
Способ выравнивания волокон	по сердцевине (IPAAS)
Тип свариваемых волокон	SM(ITU-T G.652), MM(ITU-T G.651), DS(ITU-T G.653), NZDS(ITU-T G.655), ITU-T G.657 (А1,А2; SMF-28 ULTRA)
Автоматическое распознавание волокон	SM(ITU-T G.652), MM(ITU-T G.651), DS(ITU-T G.653), NZDS(ITU-T G.655), SM(ITU-T G.657 A2/B2), SM(ITU-T G.657 B3)
Количество одновременно свариваемых волокон	1 пара
Калибровка дуги	Автоматическая в режиме реального времени
Диаметр оболочки свариваемых волокон	80 ~ 150 мкм
Диаметр буфферного покрытия свариваемых волокон	100 мкм ~ 4 мм
Количество программ сварки	300
Потери на сварном соединении	SMF: 0.02dB, MMF: 0.01dB, DSF: 0.04dB, NZDSF: 0.04dB
Отражение от сварного соединения	> 60dB
Типичное время сварки	6 сек (Быстрый режим)
Определение ориентировочных потерь на соединении	доступно
Функция внесения потерь на сварном соединении	Есть (диапазон 0 – 10 дБ, шаг 0.01 дБ)
Пямять результатов сварок	последние 10 000 результатов сохраняются во внутренней памяти. (изображений 10 000 результатов)
Ресурс электродов	более 3 500 сварных соединений
Тест на разрыв	от 1,96 до 2,25
Термоусадка
Количество программ термоусадки	100
Типичное время термоусадки	9 сек  13 сек kdzs-60
Допустимый размер используемой КДЗС	40mm, 60mm (fiber), 32mm или 28mm (Коннектор), 20 мм, микро
Длина зачищенного волокна после скола	7-16 мм
Отображение результатов
Монитор	сенсорный цветной, 5,0”
Камеры	2 камеры типа CMOS
Увеличение места сварки	просмотр оси X/Y : 200X, MAX : 400X
Питание
Питание от сети	Адаптер 100~240V AC
Аккумуляторная батарея	Литий-Полимерная (DC 14.8В, 6000 мАч)
Дополнительное питание	автомобильный прикуриватель (12В) – опция
Количество циклов сварка/термоусадка от заряда батареи	200 циклов
Общие параметры
Порты	miniUSB, разьем для питания от автомобильного прикуривателя 12В
Защита	защита от ветра (до 15 м/сек); защита от пыли; защита от влаги; удароустойчивый корпус
Габариты	143(W) ｘ163(L) ｘ140 (H)mm (не включая защитные резиновые накладки)
Вес	2.25 кг (включая батарею)
