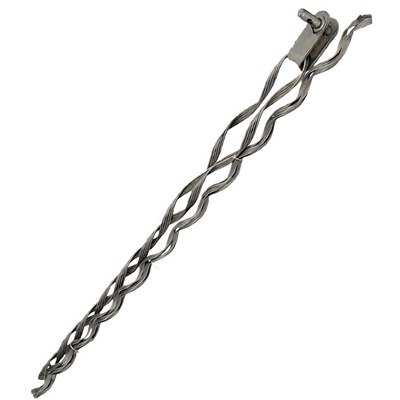

Зажим натяжной спиральный ЗНС-Д dmin/ dmax для кабелей с нагрузкой до 4 кН

Натяжной спиральный зажим ЗНС-Д dmin/ dmax для кабелей ОКСН/ADSS с допустимой растягивающей нагрузкой до 4 кН

Натяжной спиральный зажим ЗНС-Д применяется для анкерного крепления самонесущих оптических кабелей связи ОКСН/ADSS на опорах ВОЛС-ВЛ. Изделие рассчитано на эксплуатацию в воздушных линиях связи при максимальной величине потенциала электрического поля до 25 кВ и допустимой растягивающей нагрузке до 4 кН.

Спиральный натяжной зажим ЗНС-Д представляет собой U-образную прядь из нескольких стальных спиральных проволок, соединённых специальным составом. На внутреннюю поверхность проволок нанесён абразивный слой, который повышает сцепление с оболочкой кабеля и помогает надёжно распределять механическую нагрузку по участку крепления.
Протектор выполнен из отдельных спиральных прядей, скреплённых между собой технологическим составом. Внутренняя абразивная поверхность протектора фиксирует кабель без пережима и снижает риск локальных повреждений. Это обеспечивает прочную заделку оптического кабеля, сохраняет его механические параметры и не ухудшает оптические характеристики.

Зажим ЗНС-Д подходит для монтажа на анкерных участках линий связи, где требуется стабильная фиксация ADSS-кабеля без применения зажимов, деформирующих оболочку. Изделие изготавливается в климатическом исполнении УХЛ, категория размещения 1, что говорит о его возможности использовать его на открытом воздухе в условиях переменных температур, ветровых и гололёдных нагрузок.

Преимущества спирального зажима ЗНС-Д

- Равномерно распределенная нагрузка на кабель, отсутствует эффект передавливания кабеля.
- Минимальные изгибающие усилия на кабель.
- Нет необходимости в использовании специального инструмента при монтаже.

Типоразмеры спирального зажима ЗНС-Д

Расшифровка маркировки натяжного спирального зажима ЗНС-Д

ЗНС — зажим натяжной спиральный;
Д — зажим с одной силовой прядью для ОКСН;
9,0 — наименьший диаметр оптического кабеля, мм;
9,9 — наибольший диаметр оптического кабеля, мм;
4— предназначен для кабелей с нагрузкой до 4 кН.
