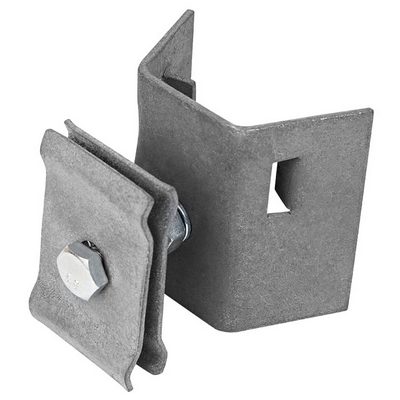

Зажим шлейфовый ЗКШ З (струбцина монтажная) для оптического кабеля
Для консультаций: +7 863 226-18-28
Зажим шлейфовый ЗКШ З (струбцина монтажная)
Применение шлейфового зажима ЗКШ3 (монтажной струбцины) для оптического кабеля
Зажимы шлейфовые типа ЗКШ3-Dmin/Dmax-h используется для крепления шлейфа самонесущего оптического кабеля (ОКСН) к опорам воздушных линий электропередачи, связи, городского электрохозяйства (уличного освещения, наземного электротранспорта), элементов зданий и сооружений при длине пролетов до 100 метров.
Зажимы крепятся на круглых опорах линий электропередач в местах с помощью ленточных хомутов. Лента монтажная пропускается через пазы замка для хомутов, пазы кронштейна зажима, оборачивается вокруг опоры и закрепляется на ней с помощью натяжных клещей.
Оптический кабель (или два кабеля) ОКСН/ ОКГТ вставляется между плашками зажима, и плашки стягиваются стяжной гайкой зажима.
Маркировка шлейфового зажима ЗКШ3-Dmin/Dmax-h
ЗКШ — зажим крепления шлейфовый;
3 — модификация зажима;
Dmin/Dmax — наименьший/наибольший диаметр зажимаемого кабеля, мм;
h — толщина плашки, мм..
Характеристики шлейфового зажима ЗКШ3-Dmin/Dmax-h
| Марка | Прочность заделкикабеля, не менее, кН | Диаметр кабеля, мм | Масса, кг | Момент затяжки стяжной гайки, Нм | Примечание |
|---|---|---|---|---|---|
| Зажим шлейфовый ЗКШ3 11/14-2 | 0,5 | 11-14 | 0,4 | 10 | ОКСН |
| Зажим шлейфовый ЗКШ3 11/14-4 | 0,5 | 11-14 | 0,5 | 30 | ОКСН и ОКГТ |
| Зажим шлейфовый ЗКШ3 14/18-2 | 0,5 | 14-18 | 0,4 | 10 | ОКСН |
| Зажим шлейфовый ЗКШ3 14/18-4 | 0,5 | 14-18 | 0,5 | 30 | ОКСН и ОКГТ |
| Зажим шлейфовый ЗКШ3 18/20-4 | 0,5 | 18-20 | 0,5 | 30 | ОКСН и ОКГТ |
| Зажим шлейфовый ЗКШ3 20/22-4 * | 0,5 | 20-22* | 0,5 | 30 | ОКСН и ОКГТ |
| Зажим шлейфовый ЗКШ3 22/24-4 | 0,5 | 22-24 | 0,5 | 30 | ОКСН и ОКГТ |
| Зажим шлейфовый ЗКШ3 24/26-4 * | 0,5 | 24-26* | 0,5 | 30 | ОКСН и ОКГТ |
| Зажим шлейфовый ЗКШ3 26/28-4 | 0,5 | 26-28 | 0,6 | 30 | ОКСН и ОКГТ |
| Зажим шлейфовый ЗКШ3 28/30-4 * | 0,5 | 28-30* | 0,6 | 30 | ОКСН и ОКГТ |
* - в комплект входит переходная втулка, вставляемая между плашками. Без втулки допускается применение для диаметров меньшего ряда.
