Круглый оптический самонесущий дроп кабель ОКТ-Д; нагрузка 1.0, 1.5, 2.7, 3.0 кН

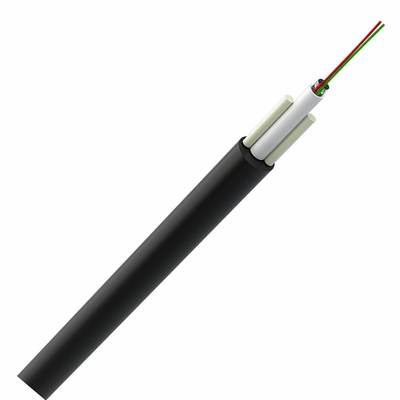

Дроп кабель оптический подвесной самонесущий ОКТ-Д

Круглый оптический самонесущий дроп кабель ОКТ-Д используется для подвешивания на опорах воздушных линий связи, городского электротранспорта, столбах городского освещения, между зданиями и сооружениями; для прокладки в кабельной канализации, блоках, коллекторах и тоннелях, в защитных пластмассовых трубах при отсутствии опасности повреждений грызунами.
Дроп кабель ОКТ-Д также прокладывается в подвешенном виде на линиях электропередач, рассчитанных на напряжение до 35 кВ, в контактных сетях городского и железнодорожного электротранспорта.

Особенности круглого оптического самонесущего дроп кабеля ОКТ-Д

• максимальный индивидуальный коэффициент затухания, дБ/км – 1310nm/1550 nm 0,36/0,22;
• коэффициент хроматической дисперсии, пс/(нм*км) – 1310 nm/1550 nm 3,5/18;
• тип используемого волокна оптического – ITU-T G.652 D;
• минимально допустимый радиус изгиба – не менее 20 величин номинального кабельного диаметра;
• допустимое усилие раздавливания – Н/100 мм 3000;
• допустимое усилие растяжения – 0,5/1,0/1,5/2,7 кН;
• температуры эксплуатации – от -40° С до +60° С.

Характеристики круглого оптического дроп кабеля ОКТ-Д

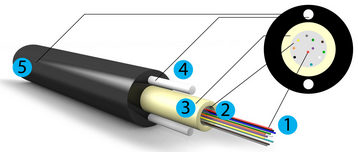

Конструкция круглого оптического самонесущего дроп кабеля ОКТ-Д

1. Оптическое волокно (ОВ);
2. Внутримодульный гидрофобный заполнитель;
3. Центральный оптический модуль (ЦОМ);
4. Периферийный силовой элемент – стеклопластиковые прутки;
5. Наружная оболочка – полиэтилен светостабилизированный

Расшифровка ОКТ-Д(3,0)П-2А1 :

• ОК – кабель оптической группы;
• Т – обозначение сердечника в виде центрально расположенной модульной трубки;
• Д – силовой элемент обладает диэлектрическими свойствами;
• 3,0 – допустимая растягивающая нагрузка (в кН);
• П – полиэтиленовая оболочка (защитный шланг);
• 2 – количество волокон оптических;
• А1 – Тип ОВ – одномодовое невосприимчивое к потерям на изгиб;
