Плоский дроп кабель оптический подвесной самонесущий ОКАДт-Д

Плоский оптический самонесущий дроп кабель ОКАДт-Д используется для подвешивания на опорах воздушных линий связи, городского электротранспорта, столбах городского освещения, между зданиями и сооружениями; для прокладки внутри зданий, сооружений.
Дроп кабель ОКАДт-Д также прокладывается в подвешенном виде на линиях электропередач, рассчитанных на напряжение до 10 кВ, в контактных сетях городского и железнодорожного электротранспорта.

Особенности плоского оптического самонесущего дроп кабеля ОКАДт-Д

Рабочий диапазон температур * от минус 60°C до 70°C;
Температура монтажа* от минус 10°C до 70°C;
Температура транспортировки и хранения* от минус 60 °C до 70°C;
Минимальный радиус изгиба при монтаже и эксплуатации - 20хD (D-диаметр кабеля;
Срок службы кабеля - Не менее 25 лет;
*-по желанию Заказчика диапазон температур может быть увеличен

Характеристики плоского оптического дроп кабеля ОКАДт-Д

Характеристики	Значение
Количество оптических волокон в кабеле, шт.	От 1 до 24
Масса кабеля, кг/км	от 12 до 24
Размер кабеля, мм	от 2,5х4,5 до 4,2х5,6
Допустимое растягивающее усилие, кН	Не менее 1,5 кН
Допустимое раздавливающее усилие, не более, Н/100 мм	Не менее 0,14 кН/см
Стойкость к ударам	5 Дж
Минимальный радиус изгиба, мм	20хD (D-диаметр кабеля)
Диапазон рабочих температур, °С	От минус 40°С до +60°С
Каплепадение гидрофобного компаунда на срезе	Отсутствие каплепадения при температуре не менее 60 °С
Динамические изгибы	25 циклов на угол ±90°
Осевые закручивания	5 циклов на угол 360° на длине 2 м
Стойкость к повреждению грызунами	стойкий
Срок службы кабеля	Не менее 25 лет

Название ОК	К-во ОВ	Размер кабеля, мм	Мин радиус изгиба, мм	Масса кабеля, кг/км	Растягивающее усилие, кН	Раздавливающее усилие, кН/см
Оптический плоский дроп кабель ОКАДт-Д(1,5)П-1... 24А1	1... 24	2,5х4,5 - 4,2х5,6	20хD	12 - 24	1,5	не менее 0,14

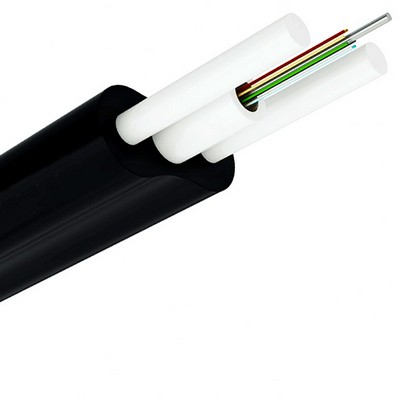

Конструкция плоского оптического самонесущего дроп кабеля ОКАДт-Д

Дроп кабель оптический плоский подвесной самонесущий ОКАДт-Д

1. Оптическое волокно (ОВ);
2. Центральный оптический модуль (ЦОМ);
3. Внутримодульный гидрофобный заполнитель;
4. Периферийный силовой элемент – стеклопластиковые прутки;
5. Наружная оболочка – полиэтилен светостабилизированный.

Расшифровка ОКАДт-Д(1,5)П-2А1:

ОК – кабель оптической группы;
АД – абонентского доступа;
т – ОМ трубка из полибутилентерефталата;
Д – тип периферийного силового элемента – Д – стеклопластиковые стержни;
3,0 – допустимая растягивающая нагрузка (в кН);
П – материал защитной оболочки – полиэтилен;
2 – количество волокон оптических;
А1 – Тип ОВ – одномодовое невосприимчивое к потерям на изгиб;
