Автоматический сварочный аппарат для оптоволокна DVP-765
Для консультаций: +7 863 226-18-28

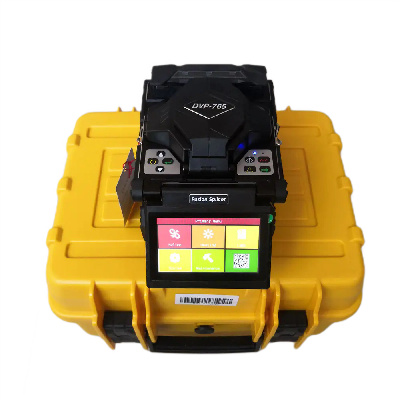

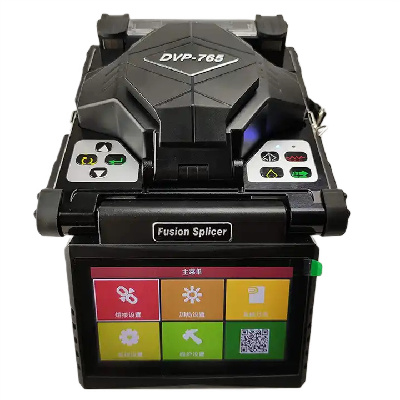

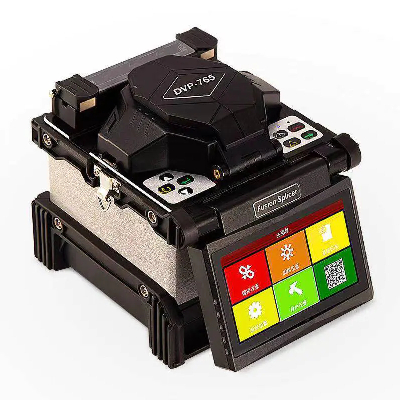

Сварочный аппарат для оптоволокна DVP-765
Автоматический сварочный аппарат для оптоволокна DVP-765 – это усовершенствованная модель DVP-750. Благодаря универсальным прижимам аппарат может сваривать не только волокна в покрытии и пигтейлы, но и патчкорды с оболочкой 3 мм и Дроп-кабель.
В аппарате DVP-765 была переработана печь для термоусаживаемых гильз. Время усадки сократили до 20 секунд, и появился автостарт печки после закрытия крышки.
Сварочный аппарат DVP-765 отлично работает в полевых условиях, благодаря новому резиновому бамперу, который защищает аппарат от ударов и предотвращает падения. Увеличенная до 6 500 мАч емкость аккумуляторной батареи позволяет выполнить 260 полных циклов "сварка/ термоусадка" от одной зарядки.
Особенности сварочного аппарата для оптоволокна DVP-765

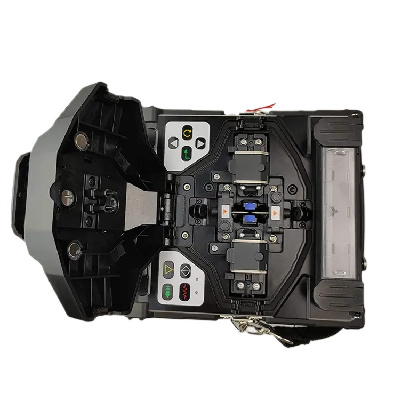

- Универсальный держатель волокна, подходит для всех волокон
- Быстрая автоматическая проверка системы после включения аппарата
- Полностью автоматическая сварка, 8 секунд
- Автоматическая термоусадка, 20 секунд
- Память на более чем 8000 сварок и 200 изображений сварного шва
- Заряжаемый и сменный аккумулятор
- Красочный световой индикатор, разные цвета указывают на разные результаты сращивания
- Автостарт печки;
- Сохранение изображений места сварки;
- 6 моторов;
- Низкая цена
Характеристики сварочного аппарата для оптоволокна DVP-765
| Метод выравнивания волокон | PAS (выравнивание по сердцевине) |
| Типы свариваемых волокон | · Одномодовые SM(ITU-TG.652); · Многомодовые MM(ITU-TG.651); · Одномодовые со смещенной областью дисперсии DS(ITU-T G.653); · Одномодовые со смещенной ненулевой дисперсией NZDS(ITU-T G.655); · Одномодовые с уменьшенными потерями на изгибах (ITU-T G.657). |
| Диаметр свариваемого волокна | 80-150 мкм |
| Диаметр покрытия свариваемого волокна | 100 мкм - 3 мм |
| Длина зачищаемых волокон | 8-16 мм |
| Реальные средние потери на сварном соединении | · 0.02 дБ (SM) · 0.01 дБ (MM) · 0.04 дБ (DS) · 0.04 дБ (NZDS) · 0.02 дБ (G.657) |
| Типичное время сварки | 8 с |
| Оценка потерь сварки | Производится по смещению сердцевин свариваемых волокон. |
| Типы применяемых термоусадочных трубок | 20 - 60 мм |
| Коэффициент отражения от сварного соединения | Не менее 60 дБ |
| Программы сварки | 6 установленных заводских, 74 пользовательских режимов сварки |
| Программы термоусадки | 6 установленных заводских, 14 пользовательских режимов термоусадки |
| Проверка механической прочности места сварки | Растягивающее усилие 200 г |
| Кратность увеличения места сварки | 300x |
| Просмотр места сварки | Оси X и Y одновременно с помощью двух телекамер на цветном ЖК дисплее, с возможностью изменения угла наклона дисплея. |
| Электропитание | от сети переменного тока 85–260 В (через адаптер питания), а также от аккумуляторной батареи 12 В, 6500 мА*ч |
| Количество циклов сварки с термоусадкой при питании от аккумуляторной батареи | Около 260 циклов |
| Ресурс электродов | 5000 сварок |
| Условия эксплуатации | Относительная влажность воздуха от 0 до 95% Температура от -5°С до +40°С До 5000 м над уровнем моря |
| Размеры | 152 мм х 142 мм х 145 мм |
| Масса | 1,57/1,98 кг (с батареей) |
Характеристики сварочного аппарата для оптоволокна DVP-765

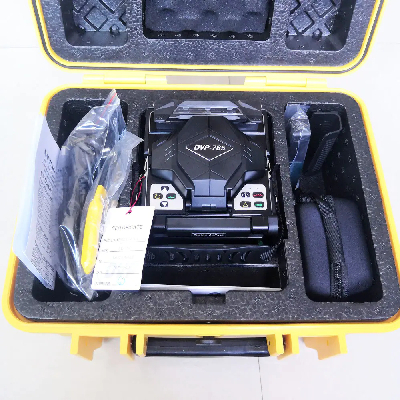

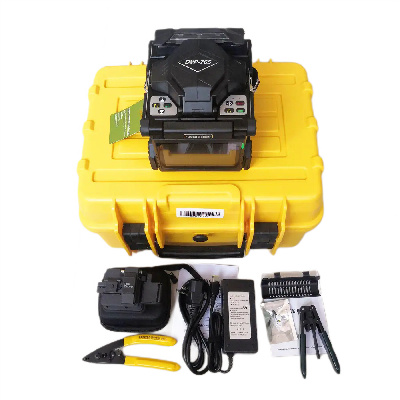

| № | Наименование | Количество |
| 1 | Сварочный аппарат DVP-765 | 1 шт. |
| 2 | Сетевой адаптер питания | 1 шт. |
| 3 | Шнур питания | 1 шт. |
| 4 | Дополнительная пара электродов | 1 шт. |
| 5 | Скалыватель | 1 шт. |
| 6 | Стриппер CFS-2 | 1 шт. |
| 7 | FTTH-стриппер | 1 шт. |
| 8 | Приемный лоток для термоусаживаемых КДЗС | 1 шт. |
| 9 | Жесткий кейс для переноски | 1 шт. |
| 10 | Инструкция по эксплуатации (краткая, англ) | 1 шт. |
