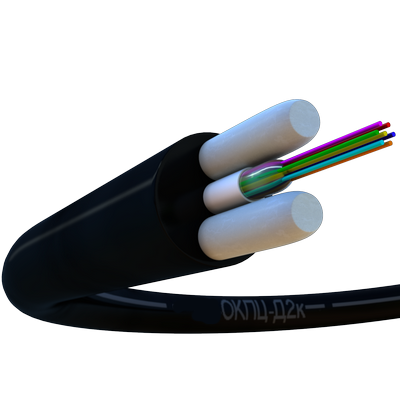

Круглый оптический подвесной дроп кабель (кабель FTTH) ОКПЦ-Д2К (1, 2, 4, 8, 12, 16, 24 волокна); 1.5 и 3 кН
Для консультаций: +7 863 226-18-28
Круглый оптический дроп-кабель типа ОКПЦ-Д2К на 1, 2, 4, 8, 12, 16, 24 волокна; нагрузка 1.5кН, 3кН
Оптический кабель типа ОКПЦ-Д2К предназначены для воздушной прокладки, а также для прокладки внутри зданий и помещений. Модификации кабеля предусматривают как плоскую, так и круглую форму (плоская выпускается под маркировкой ОКПЦ-Д2). Растяжение на разрыв от 1,5 до 3,0 кН.
Аналог оптических кабелей: ОСКД-к (полный аналог за меньшую цену); ОКСНЦт, ОКСНЦп; ОКВпКт-Т; ИК/Т..Т, ИК/Д..Т, ИК/Д2..Т; ОПЦ; ТПОм, ТПОд; ОКП..Ц; ДТ..1, ДД..1; ОПК, ОПД; ОКЛЖ-ВС-МТ, ОКЛЖ-ВД-МТ; ОКТ..Т; ОК/Т-Т.

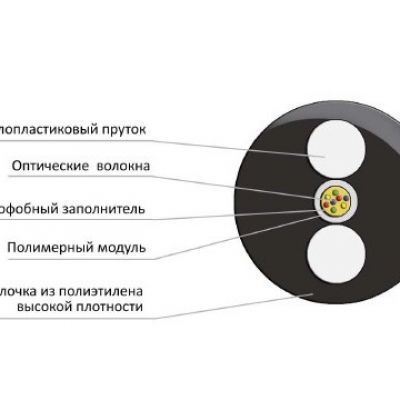

Конструкция оптического кабеля типа ОКПЦ-Д2К
Конструкция данного типа кабеля предполагает наличие центрального оптического модуля и двух симметрично расположенных по бокам гибких стеклопластиковых прутков. Этот надежный, легкий и недорогой кабель рекомендуется для подвеса на зажимах типа ODWAC. Возможно исполнение данного кабеля с дополнительным вынесенным силовым элементом.
Применение оптического кабеля типа ОКПЦ-Д2К
- внутренняя прокладка;
- внешняя прокладка;
- подвесной кабель.
Модификации оптического кабеля типа ОКПЦ-Д2К
Одномодовые оптические волокна G.652 и G.657 9/125 мкм.
Особенности оптического кабеля типа ОКПЦ-Д2К
Кабель изготовлен с оболочкой из ультрафиолетостойкого полиэтилена высокой плотности, с допустимой температурой эксплуатации от -60 до +70 с. Так же этот оптический кабель может поставляться с оболочками НУ, нг(А)-LS, нг(А)-FRLS, нг(А)-FRНF, нг(А)-FRНFLtх; из блоксополимера, полиуретана; хладостойких, термостойких, огнестойких материалов и пр.
Преимущества оптического кабеля типа ОКПЦ-Д2К
- надежность;
- низкая стоимость;
- использование качественных материалов.
Характеристики оптического кабеля типа ОКПЦ-Д2К
| Марка кабеля | Кол-во волокон | Диаметр кабеля по оболочке, мм | Масса кабеля, кг/км | Допустимый радиус изгиба, мм | Допустимое усилие на сжатие, кН/10 см | Допустимое усилие на растяжение, кН |
|---|---|---|---|---|---|---|
| Круглый оптический дроп-кабель ОКПЦ-Д2к-1Е2-1,5 | 1 | 4,2 | 17,77 | 100 | 3 | 1,5 |
| Круглый оптический дроп-кабель ОКПЦ-Д2к-2Е2-1,5 | 2 | 4,2 | 17,84 | 100 | 3 | 1,5 |
| Круглый оптический дроп-кабель ОКПЦ-Д2к-4Е2-1,5 | 4 | 4,2 | 18,05 | 110 | 3 | 1,5 |
| Круглый оптический дроп-кабель ОКПЦ-Д2к-8Е2-1,5 | 8 | 4,6 | 20,85 | 120 | 3 | 1,5 |
| Круглый оптический дроп-кабель ОКПЦ-Д2к-12Е2-1,5 | 12 | 5 | 22,95 | 120 | 3 | 1,5 |
| Круглый оптический дроп-кабель ОКПЦ-Д2к-16Е2-1,5 | 16 | 5,2 | 25,84 | 120 | 3 | 1,5 |
| Круглый оптический дроп-кабель ОКПЦ-Д2к-24Е2-1,5 | 24 | 5,2 | 25,84 | 120 | 3 | 1,5 |
| Круглый оптический дроп-кабель ОКПЦ-Д2к-1Е2-3,0 | 1 | 4,6 | 16,55 | 100 | 3 | 3,0 |
| Круглый оптический дроп-кабель ОКПЦ-Д2к-2Е2-3,0 | 2 | 4,6 | 16,67 | 100 | 3 | 3,0 |
| Круглый оптический дроп-кабель ОКПЦ-Д2к-4Е2-3,0 | 4 | 4,6 | 16,83 | 110 | 3 | 3,0 |
| Круглый оптический дроп-кабель ОКПЦ-Д2к-8Е2-3,0 | 8 | 5,0 | 20,23 | 120 | 3 | 3,0 |
| Круглый оптический дроп-кабель ОКПЦ-Д2к-12Е2-3,0 | 12 | 5,4 | 21,13 | 120 | 3 | 3,0 |
| Круглый оптический дроп-кабель ОКПЦ-Д2к-16Е2-3,0 | 16 | 5,6 | 27,82 | 120 | 3 | 3,0 |
Пример маркировки оптического дроп кабеля
ОКПЦ-Д2к-1Е2-1,5
ОКПЦ-Д2к – Подвесной с центральной трубкой диэлектрический с двумя
стеклопрутками в круглом исполнении.
Д – диэлектрический.
1 – количество оптических волокон – 1 шт.
Е2– одномодовое волокно G.652,9/125 мкм.
1,5– допустимое растяжение на разрыв – 1,5 кН.
